إن ضمان سلامة الإشارة وحماية مكونات RF الحساسة ليس مجرد تحد فني - إنه ضرورة مالية.
تخيل هذا: لقد قمت للتو بتشغيلكنظام RF جديد، ويبدو أن كل شيء على ما يرام - حتى تعطل الموجات المنعكسة غير المتوقعة في مضخم الطاقة الخاص بك. النتيجة؟ ينخفض الأداء ، وفي النهاية ، يفشل هذا المضخم باهظ الثمن قبل الأوان. هذا السيناريو شائع جدًا في الصناعات مثل الاتصالات والبنية التحتية اللاسلكية.
غالبًا ما يكون الجذر الجذر نسبة موجة الجهد (VSWR) - عدم تطابق يمكن أن يسبب أضرارًا كبيرة إن لم يتم إدارته بشكل صحيح. لحسن الحظ ، تم تصميم العوامل المحورية خصيصًا لحماية نظامك من خلال السماح لإشارات الترددات اللاسلكية بالسفر في اتجاه واحد فقط ، مما يمنع انعكاسات ضارة بشكل فعال.
ولكن كيف تختار الصحيح؟ دعونا نقسمه.
الدور الحاسم للمعزول المحوري في حماية VSWR
يقيس VSWR كفاءة انتقال الطاقة من مصدر إلى حمل من خلال خط النقل. يشير VSWR العالي إلى عدم تطابق المعاوقة ، مما يؤدي إلى انعكاس الطاقة مرة أخرى نحو المصدر. هذا لا يقلل فقط من كفاءة النظام ولكن يمكن أن يولد أيضًا حرارة مفرطة ويؤدي إلى فشل المكونات الحساسة مثل مضخمات الطاقة 1.
تعمل العوامل المحورية كحارس بوابة في أنظمة الترددات اللاسلكية. يقللون من تأثير VSWR بواسطة:
عزل المصدر من القوة المنعكسة.
ضمان سلامة الإشارة عن طريق الحد من فقدان الإدراج.
تحسين استقرار النظام في ظل ظروف تحميل مختلفة.
على سبيل المثال ، في المحطات الأساسية 5G أو أنظمة رادار الطاقة العالية- ، حيث تكون مضخمات الطاقة مكلفة وحاسمة ، فإن دمج عزل محوري قوي ليس مجرد خيار - إنه ضرورة للموثوقية وطول العمر.
يلخص الجدول التالي هذه المواصفات الرئيسية وأهميتها:
| مواصفة | ماذا يعني | لماذا يهم | القيمة النموذجية/مثال |
|---|---|---|---|
| نطاق التردد | نطاق الترددات التي تم تصميم العزل ل. | يجب أن تتطابق مع نطاق تشغيل نظامك لضمان الوظائف المناسبة. | على سبيل المثال ، 3.3-3.8 جيجا هرتز ل 5G3 |
| العزلة (ديسيبل) | مقدار توهين الإشارات المنعكسة. | توفر العزلة العالية حماية أفضل لمكبر الصوت الخاص بك. | min . 20 db3 |
| فقدان الإدراج (DB) | كمية قوة الإشارة فقدت تمريرها عبر الجهاز. | إن فقدان الإدراج المنخفض يعني ارتفاع كفاءة النظام وتدهور الإشارة الأقل. | Max . 0.3 - 0.4 DB3 |
| VSWR | يقيس مطابقة المعاوقة. قيمة 1: 1 مثالية. | يشير Lower VSWR إلى مطابقة أفضل ، وتقليل الانعكاسات وتحسين الأداء. | Max . 1.2: 13 |
| معالجة السلطة (ث) | الحد الأقصى للأمام والعكس الذي يمكن أن يتعامل مع العزل. | يجب أن تتجاوز مستويات الطاقة لنظامك لتجنب الأضرار. | e.g., 100W, 200W, 300W6 |
| نوع الموصل | نوع الواجهة (على سبيل المثال ، SMA ، N). | يضمن التوافق المادي ويحافظ على سلامة الإشارة. | SMA أنثى 7 |
| درجة حرارة التشغيل | نطاق درجة الحرارة الذي يؤدي بموجبه العزل كما هو محدد. | حاسمة للموثوقية في البيئات القاسية (على سبيل المثال ، معدات الاتصالات الخارجية). | على سبيل المثال ، -40 درجة إلى +85 الدرجة 3 |

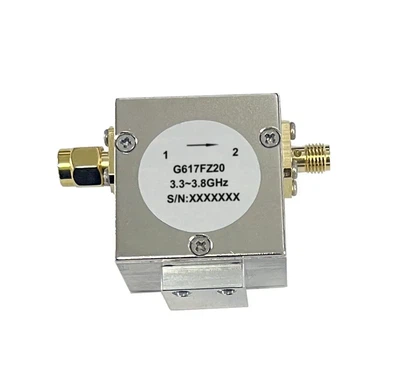

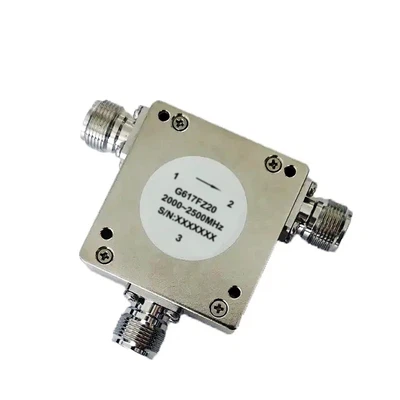

الأضواء على عزلات 3.5 جيجا هرتز و 100 واط محورية
نطاق تردد 3.5 جيجا هرتز حاسم لتطبيقات 5G NR. تحتاج العزلات في هذا النطاق ، مثل تلك المصممة للاضطراب إلى 3.3-3.8 جيجا هرتز ، إلى توفير فقدان إدخال منخفض (على سبيل المثال ، أقل من أو يساوي 0.4 ديسيبل) ، والعزلة العالية (على سبيل المثال ، أكبر من أو تساوي 20 ديسيبل) ، و VSWR ممتازة (على سبيل المثال ، أقل من أو تساوي 1.25) لضمان عمل أنظمة 5G بشكل فعال وموافق.
وبالمثل ، فإن العوامل المحورية 100W شائعة في تطبيقات الطاقة في منتصف- مثل أجهزة الإرسال والاستقبال التجارية وأنظمة الرادار الأصغر ومكونات البنية التحتية اللاسلكية المختلفة. يجب أن تتعامل هذه العوامل مع مستويات الطاقة الهامة مع الحفاظ على الاستقرار الحراري والأداء الكهربائي.
لماذا اختيارك للمصنع مسائل
الشركة المصنعة المعزولة المحورية التي تختارها لا تقل أهمية عن المواصفات نفسها. الشركة المصنعة ذات السمعة الطيبة لا تبيع المكونات فقط ؛ أنها توفر:
الخبرة الفنية: المساعدة في اختيار المنتج المناسب لتطبيقك.
جودة متسقة: أداء موثوق مدعوم باختبار صارم.
خيارات التخصيص: القدرة على تخصيص المنتجات لتلبية احتياجات محددة ، مثل عزلات الدليل الموجي المخصص لـ UMT.
Long - الدعم المصطلح: ضمان وبعد خدمة المبيعات- ، مما يضمن حماية استثمارك.
قد توفر عزل المواصفات - التكلفة مقدمًا ولكن يمكن أن تؤدي إلى فشل النظام ، والوقت ، والإصلاحات باهظة الثمن - تكلف أكثر بكثير على المدى الطويل.
