1. القاتل الخفي في الأنظمة الكهروضوئية: التشبع التوافقي
عندما تضرب أشعة الشمس ألواحك الشمسية ، فإنها لا تخلق فقط موجات جيبية نظيفة.تحول العاكشات في 20-100 khz، حقن التوافقيات عالية التردد في المحولات الحالية (CTS). تشبع CTs التقليدية من الفريت في ظل هذه الظروف ، مما يسبب:
＞ 3 أخطاء مرحلة الدرجةفي 5 كيلو هرتز → يشوه قياس الطاقة بواسطة2.8%
تعثر كاذبمن مرحلات الحماية بسبب تشويه الموجة
8 ٪ خسائر الطاقة غير المخصصةفي مراقبة جانب العاصمة
2. الصلب السيليكون مقابل الفريت: المواجهة الأساسية
المسائل المادية
| ملكية | جوهر الفريت | سيليكون فولاذ قلب | ميزة |
|---|---|---|---|
| إدي خسارة @1KHz | 100 ٪ (المرجع) | 60% | ↓ 40 ٪ الحرارة |
| Remanence (BR) | 0.2T | 0.05T | التحيز المضاد لـ DC |
| انجراف درجة الحرارة | ± 0. 5 ٪/ درجة | ± 0. 1 ٪/ درجة | مستقر في الصحارى |
لماذا يعمل: بنية Silicon Steel المصنفة يعطل مسارات التيار الدوامة ، مما يقلل من التشبع الناجم عن الحرارة.
الابتكارات الهيكلية
اللفات الموزعة: تخفيض خسائر تأثير القرب بنسبة 30 ٪ (على الرغم من 15 ٪ عثرة التكلفة)
تحسين الفجوة في الهواء: 0. 1-0.
دليل ميداني: في مصنع 3 {4}} 0MW ، قللت CTS Silicon Steel CTS الفشل الناجم عن التوافقي من 3.2 إلى 0/سنة
3. قائمة تحديد الخطوة 4-
① استجابة التردد
يجب أن تغطي0-50 khz(نطاق تبديل العاكس)
خطأ المرحلة<1° at 25th harmonic(IEC 61869-21: 2023 التفويض)
② احتياطيات مكافحة التشبع
هامش كثافة التدفق:BM أقل من أو يساوي 0. 8t(50 ٪ أقل من 1.5T نقطة التشبع)
التسامح العاصمة:>10 ٪ تصنيف التيار(مقابض تموج الكهروضوئية)
③ المتانة البيئية
-40 درجة ~ 85 درجةالنطاق التشغيلي (صناديق دمج في الهواء الطلق)
IP67 الختمضد الغبار/الرطوبة
④ تنبيه مصيدة الشهادة
تجنب CTs "النطاق العريض" بدونخوارزميات التعويض التوافقي
يؤكدIEC 61869-21 اختبار التقاريرلاختبارات تراكب العاصمة
4. أسرار التثبيت لأداء الذروة

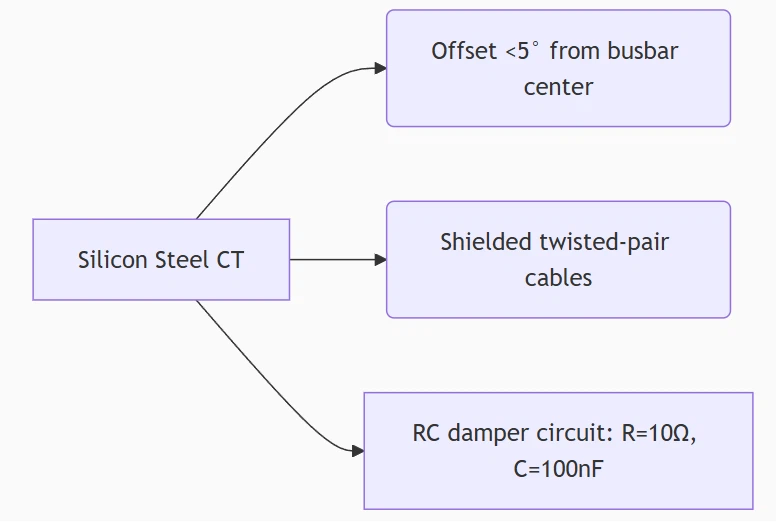

لمحولات السلسلة
لماذا؟التثبيت غريب الأطوار يسبب عدم تناسق مغناطيسي ↑ 5 ٪ خطأ
لصناديق Combiner DC
يستخدمهجينة CTS: مستشعر القاعة + نواة الصلب السيليكون
حاسمة ل1500V/1000Aيراقب
5. تأثير حقيقي: من 2.8 ٪ إلى 0. 3 ٪ خطأ
| متري | الفريت CT | السيليكون الصلب CT | تحسين |
|---|---|---|---|
| خطأ في فقدان الطاقة السنوي | 2.8% | 0.3% | ↓89% |
| تصفية Capex | $ 15 ، 000/mw | $ 9 ، 000/mw | ↓40% |
| ترحيل رحلات كاذبة | 3.2/سنة | 0 | 100 ٪ حل |
بيانات من Zhejiang 300MW Solar Farm (2024)
