\\في تصميمات مصادر الطاقة الحديثة، لم يعد قياس التيار يتعلق فقط بالحماية-بل يتعلق بالكفاءة والاستقرار والموثوقية-على المدى الطويل.
ومع ذلك، لا يزال العديد من المصممين يطرحون نفس السؤال أثناء المراجعة التخطيطية:
ما هي المغناطيسات الحالية التي تناسب تصميم مصدر الطاقة الخاص بي؟
الجواب يعتمد على أكثر من مجرد النطاق الحالي. فهم كيفالمغناطيس بالمعنى الحالييتصرفون على PCB-وكيفية تفاعلهم مع التخطيط والتكرار ومتطلبات العزل-غالبًا ما يشكل الفارق بين التصميم النظيف وأسابيع من تصحيح الأخطاء.
كيف يعمل محول الإحساس الحالي على ثنائي الفينيل متعدد الكلور؟

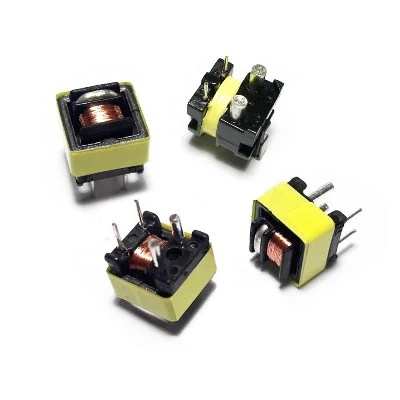

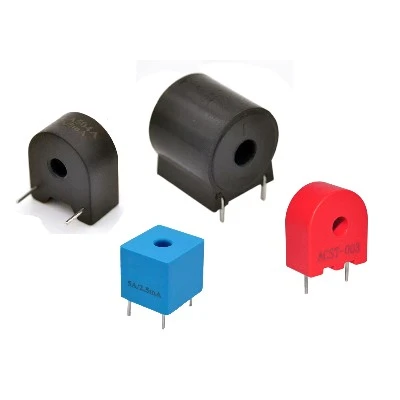

A PCB جبل محول الشعور الحالييقيس التيار بشكل غير مباشر من خلال الاقتران المغناطيسي بدلاً من الاتصال الكهربائي المباشر. عندما يتدفق التيار عبر الموصل الأولي، فإنه يولد مجالًا مغناطيسيًا يحفز إشارة متناسبة في الملف الثانوي.
يوفر هذا النهج ميزتين حاسمتين لإمدادات الطاقة:
عزل كلفاني، وحماية دوائر التحكم في الجهد المنخفض-.
انخفاض فقدان الطاقة، على عكس حلول التحويلة المقاومة
في لوحة PCB، يتيح هذا الاقتران المغناطيسي للمصممين استشعار التيار بدقة دون إدخال مكونات ذات خسارة عالية-في مسار الطاقة-وهي ذات قيمة خاصة في التصميمات ذات-الكفاءة العالية أو التصميمات ذات التيار العالي-.
لماذا تعتبر مغناطيسات الإحساس الحالي مهمة في تطبيقات إمدادات الطاقة
لا تقوم جميع مصادر الطاقة بالضغط على مكونات الاستشعار الحالية بنفس الطريقة. يؤثر تبديل التردد وديناميكيات الحمل والظروف الحرارية على مدى جودة أداء محلول الاستشعار المغناطيسي.
تصميم جيد-.المغناطيس بالمعنى الحاليالمساعدة في ضمان:
التغذية الراجعة الحالية المستقرة لحلقات التحكم
الكشف الدقيق عن التيار الزائد
انخفاض حساسية الضوضاء في بيئات DV/dt العالية
يمكن أن يؤدي تجاهل هذه العوامل إلى إشارات تعليقات مشوهة، أو تنظيم غير مستقر، أو حدوث أخطاء مزعجة-مشكلات تظهر غالبًا في وقت متأخر من مرحلة التحقق من الصحة.
العوامل الرئيسية عند اختيار محول تحسس تيار PCB Mount
عند تقييم أPCB جبل محول الشعور الحالي، يجب على المصممين النظر إلى ما هو أبعد من التصنيفات الحالية الاسمية والتركيز على كيفية دمج الجهاز في النظام.
تشمل الاعتبارات المهمة ما يلي:
نسبة الدوران والحساسية المتطابقة مع التحكم IC
استجابة التردد متوافقة مع طوبولوجيا التبديل
يلبي جهد العزل متطلبات السلامة والمتطلبات التنظيمية
البصمة الميكانيكية مناسبة لتخطيطات PCB المدمجة
المحول المُحسّن لاستشعار مصدر الطاقة ليس مجرد مكون سلبي-إنه جزء من نظام التحكم.
نصائح حول تخطيط مستشعر PCB الحالي والتي تؤثر فعليًا على الدقة
حتى المحول المناسب يمكن أن يكون أداؤه ضعيفًا إذا تم التغاضي عن تخطيط ثنائي الفينيل متعدد الكلور. من الناحية العملية، تنشأ العديد من مشكلات الاستشعار الحالية من قرارات التخطيط بدلاً من اختيار المكونات.
فعالنصائح لتخطيط مستشعر PCB الحالييشمل:
الحفاظ على المسارات الحالية الأولية قصيرة ومباشرة
تقليل مساحة الحلقة لتقليل التداخل المغناطيسي
وضع مكونات الاستشعار بعيدًا عن عقد التبديل المزعجة
ضمان التأريض الثابت للدوائر الجانبية-الثانوية
تؤثر تفاصيل التخطيط هذه بشكل مباشر على سلامة الإشارة، خاصة في تصميمات الترددات العالية-والتيار العالي-.
مطابقة الحل المغناطيسي المناسب لتصميمك
إذًا، ما هي المغناطيسات الحالية التي تناسب تصميم مزود الطاقة الخاص بك؟
الخيار الأفضل هو الخيار الذي يوازن بين الأداء الكهربائي والتكامل الميكانيكي والموثوقية-على المدى الطويل في ظل ظروف التشغيل الحقيقية. المصممون الذين يأخذون في الاعتبار السلوك المغناطيسي، وتخطيط ثنائي الفينيل متعدد الكلور، وتفاعل النظام في وقت مبكر من مرحلة التصميم غالبًا ما يتجنبون عمليات إعادة التصميم المكلفة لاحقًا.
فيشينهم، نحن نصممPCB جبل محولات الشعور الحاليةخصيصًا لتطبيقات إمداد الطاقة، مع خصائص وتنسيقات مغناطيسية يمكن التحكم فيها ومُحسَّنة لتحقيق تكامل فعال لثنائي الفينيل متعدد الكلور. إذا كنت تقوم بتقييم الخيارات أو تحسين التصميم الحالي، فيمكن لفريقنا الهندسي مساعدتك في العثور على الحل المناسب لتطبيقك.
