1. تخطيط التعاون المكاني العلمي والمعقول: إن لف ملف الحث للسلك المسطح يكون محكمًا ومسطحًا بين المنعطفات، مما يزيد من مساحة المقطع العرضي الفعال للسلك ويستفيد بشكل كامل من مساحة التجميع المحدودة للنواة المغناطيسية لتحقيق ذلك أدنى DCR تحت نفس الحجم، مما يقلل بشكل كبير من فقدان النحاس للمنتج ويزيد من تيار ارتفاع درجة الحرارة للمنتج.
2. شكل القلب المغناطيسي يتعاون بشكل كامل مع تخطيط الملف، ويتم تقليل تسرب المجال المغناطيسي إلى الحد الأدنى، مما يحقق تأثير حماية أكثر تفوقًا من محاثة التصحيح التقليدية.
3. القلب المغناطيسي مصبوب من سبيكة معدنية، مما يقلل من الفقد المغناطيسي للمنتج إلى الحد الأدنى وله خاصية تيار التشبع التي لا تستطيع المحاثات التقليدية التغلب عليها.
4. يمكن للعمود الأساسي تعديل فجوة الهواء بشكل تعسفي لتحقيق تأثير تيار أكبر.
5. الرصاص مباشرة من الدبوس كمحطة لحام، يمكن أن يمنع تماما ظاهرة فتح المنتج.
6. يتم لف الملف بواسطة سلك نحاس مطلي بالمينا AIW من الدرجة C، مع مقاومة فائقة للمذيبات، ثبات حراري، انهيار عالي التليين، مقاومة للإشعاع، مقاومة للتجمد.
7. لن يؤدي هيكل فجوة الهواء الخاص في القلب المغناطيسي، حتى لو تجاوز التيار المقياس الإضافي، إلى انخفاض مفاجئ في الحث، والذي يمكن أن يمنع سلسلة من المشاكل الناجمة عن الحمل الزائد للتيار.
8. معالجة طلاء السطح، وظيفة عزل ممتازة.
التطبيقات:
مناسب للمحولات أحادية ومتعددة الأطوار، أو محولات DC-DC عالية الكفاءة لتطبيقات الصوت المفلترة، بالإضافة إلى محولات تعزيز التيار العالي.
| عائلات المنتجات: | 1.CEP | 2.ديب | 3. LPA | 4. LPQ | 5. سبكيو |
عائلة CEP
محاثات الطاقة العالية الحالية
سمات:
· حجم صغير باستخدام الأسلاك المسطحة، ونوع SMD
· انخفاض الضوضاء الإشعاعية عن طريق البناء المحمي مغناطيسيا
·تيار عالي
·مقاومة منخفضة
·درجة حرارة التشغيل ودرجة حرارة التخزين: -40 درجة - +105 درجة .
التطبيقات:
· محولات DC/DC عالية الكفاءة
· محولات باك أحادية ومتعددة الأطوار
· تصفية للتطبيقات الصوتية
· الأمثل لتطبيقات دفعة عالية الحالية
سلسلة في هذه العائلة
| سلسلة المنتج | المعاوقة عند 100 كيلو هرتز ±20% | DCR ماكس (mΩ) | ارتفاع درجة الحرارة 40 درجة الحالية (أ) ماكس | بي دي إف |
| CEP104 | 0.8-5.7 | 4.0-9.0 | 11.5-16.3 | ✉ |
| سي بي 105 | 5.6-22 | 10.5-40 | 4.0-8.5 | ✉ |
| سي بي 136 | 1.0-10 | 2.6-10.8 | 7.6-13 | ✉ |
| سي إي بي 139 | 10-47 | 15-23 | 7.7-9.2 | ✉ |
| CEP1412 | 10-47 | 7.98-17.9 | 6.5-10.1 | ✉ |
| سي بي 148 | 0.5-12.0 | 1.2-13.0 | 8.5-23 | ✉ |
| CEP1812 | 5.6-33 | 2.00-8.94 | 12.0-22.5 | ✉ |
| CEP2214 | 3.3-47 | 1.87-12.6 | 12.8-36.5 | ✉ |
عائلة ديب
ارتفاع التيار من خلال مغو
سمات:
· تشغيل بدرجة حرارة عالية تصل إلى 180 درجة متواصلة دون أي تقادم
· انخفاض DCR لتقليل الخسائر وتقليل ارتفاع درجة الحرارة
· توفر التكنولوجيا الأساسية لسبائك الحديد المسحوق محاثة مستقرة و
التشبع على درجة حرارة التشغيل مع خسائر أساسية مرضية
· التشبع الناعم يعطي محاثة يمكن التنبؤ بها مع الزيادة
تيار مستمر مستقل عن درجة الحرارة
· يتم تجريد المحطة القياسية وتعبئتها من خلال تركيب الثقب
ولكن التكوينات الطرفية الأخرى مثل النحاس العاري، SMD، والصحافة
دبوس مناسب متاح عند الطلب
· تتوفر خيارات مخصصة
التطبيقات:
· تطبيقات التيار العالي ودرجات الحرارة العالية
· محولات DC/DC
· ارتفاع المحرك الحالي وقمع الضوضاء التبديل
· العاكسون
سلسلة في هذه العائلة
| سلسلة المنتج | المعاوقة عند 100 كيلو هرتز ±20% | DCR ماكس (mΩ) | نوع SRF (ميجاهرتز) | تصنيف الحرارة الحالي Irms (A) | التشبع الحالي عيسات 1 (أ) | التشبع الحالي عيسات 2 (أ) | بي دي إف |
| DEP2520 | 1.2-10 | 1.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | ✉ |
عائلة LPA
محاثات الطاقة العالية الحالية
سمات:
· حجم صغير باستخدام الأسلاك المسطحة، ونوع SMD
· انخفاض الضوضاء الإشعاعية عن طريق البناء المحمي مغناطيسيا
·تيار عالي
·مقاومة منخفضة
·درجة حرارة التشغيل ودرجة حرارة التخزين: -40 درجة - +125 درجة .
التطبيقات:
· محولات DC/DC عالية الكفاءة
· محولات باك أحادية ومتعددة الأطوار
· تصفية للتطبيقات الصوتية
· الأمثل لتطبيقات دفعة عالية الحالية
سلسلة في هذه العائلة
| سلسلة المنتج | المعاوقة عند 100 كيلو هرتز ±20% | DCR ماكس (mΩ) | ارتفاع درجة الحرارة الحالية Irms (A) ماكس | التشبع الحالي 25 درجة Isat(A)ماكس | الارتفاع (مم) | بي دي إف |
| LPA2110 | 1.0-4.7 | 1.4-2.8 | 26-40 | 30-70 | 10.6-11.5 | ✉ |
| LPA2112 | 6.8-50.0 | 3.8-32.6 | 7.4-22 | 10-26 | 12.5 | ✉ |
عائلة ال بي كيو
محاثات الطاقة العالية الحالية
سمات:
· مثالية للاستخدام في تطبيقات الفئة D
· توفر اللفات السلكية المسطحة مقاومة منخفضة للغاية للتيار المستمر والتيار المتردد
· يوفر التركيب العمودي مساحة صغيرة
· مصممة لتطبيقات إمدادات الطاقة العالية الحالية مع تصنيفات التشبع الحالية لأكثر من 100 أمبير
·درجة حرارة التشغيل ودرجة حرارة التخزين: -40 درجة - +125 درجة .
التطبيقات:
· محولات DC/DC عالية الكفاءة
· محولات باك أحادية ومتعددة الأطوار
· تصفية للتطبيقات الصوتية
· الأمثل لتطبيقات دفعة عالية الحالية
سلسلة في هذه العائلة

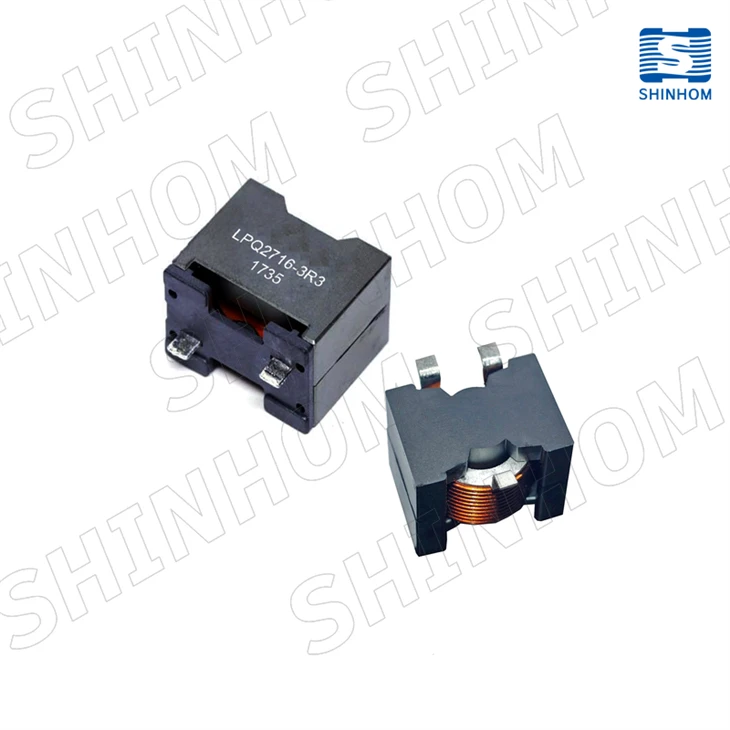

| سلسلة المنتج | المعاوقة: 100 كيلو هرتز ± 10% | DCR ماكس (mΩ) | ارتفاع درجة الحرارة 40 درجة الحالية (أ) ماكس | عيسى (أ) الطباع. | نوع إيرمس (أ). | بي دي إف |
| LPQ2716 | 3.3-33 | 2.86 | 28 | - | - | ✉ |
| LPQ2716B | 3.3-33 | 2.86 | 28 | - | - | ✉ |
| LPQ3218 | 3.3-6.8 | 1.45 | - | 50-80 | 45 | ✉ |
عائلة SPQ
محاثات الطاقة العالية الحالية
سمات:
· مثالية للاستخدام في تطبيقات الفئة D
· توفر اللفات السلكية المسطحة مقاومة منخفضة للغاية للتيار المستمر والتيار المتردد
· يوفر التركيب العمودي مساحة صغيرة
· مصممة لتطبيقات إمدادات الطاقة العالية الحالية مع تصنيفات التشبع الحالية لأكثر من 100 أمبير
·درجة حرارة التشغيل ودرجة حرارة التخزين: -40 درجة - +125 درجة .
التطبيقات:
· محولات DC/DC عالية الكفاءة
· محولات باك أحادية ومتعددة الأطوار
· تصفية للتطبيقات الصوتية
· الأمثل لتطبيقات دفعة عالية الحالية
سلسلة في هذه العائلة
| سلسلة المنتج | الممانعة 500 كيلو هرتز ± 10% | DCR ماكس (mΩ) | نوع SRF (ميجاهرتز) | بي دي إف |
| SPQ2615A | 2.2-33 | 2.05 | 8-40 | ✉ |
| SPQ2615B | 1.5-33 | 1.65 | 7-60 | ✉ |
| SPQ2618A | 3.3-33 | 2.86 | 10-40 | ✉ |
Shinhom مكرس لوضع مستوى عالٍ من التميز للصناعات التي تدمج أو تستخدم التقنيات المغناطيسية في منتجاتنامغو الأسلاك المسطحةمنتجات.
