| أسر المنتج | الحث (µH) | IDC (MA) | الطول (مم) | العرض (مم) | الارتفاع (مم) | |
| AISC | 0.01-10000 | 30-10000 | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| AISC-F | 1.0-4700 | 20-1000 | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| AISM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| AISM-C | 1.0-330 | 75-1050 | 3.2-4.5 | 2.2-3.2 | 2.5-3.2 | ✉ |
عائلة AISC & AISC-F
محث رقاقة جرح سلك SMD لوحدات RF (التردد الراديوي) ،
مواد السيراميك والفريت اختيارية
سمات:
1. ROHS متوافق
2. ممتاز SRF.
3. هذه المحاثات المدمجة توفر قيم Q استثنائية ، حتى في الترددات العالية.
4. الاستقرار الحراري الممتاز
5. درجة حرارة التشغيل من -40 درجة إلى 125 درجة. (بما في ذلك ارتفاع درجة الحرارة الذاتية)
التطبيقات:
وحدات RF/المنتجات ل
الهاتف الخلوي ،
مستقبل GPS ،
محطة قاعدة ،
مكرر،
LAN/ الماوس/ لوحة المفاتيح اللاسلكية ،
التحكم عن بعد ،
نظام الأمن ،
الاتصالات والاتصالات اللاسلكية
وغيرها من الأجهزة الإلكترونية.
ملحوظات:
التسامح: g=± 2 ٪ ، j=± 5 ٪ ، k=± 10 ٪
التغليف: شريط واضح وبرة {قياسية}
L/Q: Agilent/HP4291A+ Agilent/HP16197A
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRMS لارتفاع 15 درجة فوق 25 درجة المحيط.
نطاق درجة حرارة التشغيل من -40 درجة إلى 125 درجة. (بما في ذلك ارتفاع درجة الحرارة الذاتية)
سلسلة في هذه العائلة
| سلسلة المنتجات | الحث (µH) | IDC (MA) | الطول (مم) | العرض (مم) | الارتفاع (مم) | |
| AISC0402 | 1.0-120 | 30-1360 | 0.66 | 0.6 | 1.19 | ✉ |
| AISC0603 | 1.6-390 | 100-700 | 1.1 | 0.95 | 1.78 | ✉ |
| AISC0805 | 2.2-2200 | 150-800 | 1.7 | 1.52 | 2.3 | ✉ |
| AISC1008 | 3.9-10000 | 160-10000 | 2.79 | 2.1 | 2.92 | ✉ |
| AISC1210 | 3.9-10000 | 200-1000 | 2.9 | 2.25 | 3.5 | ✉ |
| سلسلة المنتجات | DCR (ω) | IDC (MA) | SRF (MHz) | |
| AISC0603F | 0.13-4.0 | 210-1000 | 120-1150 | ✉ |
| AISC0805F | 1.0-6.0 | 80-430 | 14-360 | ✉ |
| AISC1008F | 0.55-18 | 20-580 | 2.5-300 | ✉ |
| AISC1206F | 1.2-9.0 | 130-320 | 80-260 | ✉ |
| AISC1210F | 0.3-28 | 30-450 | 1.5-220 | ✉ |
| AISC1812F | 0.22-16.5 | 90-1000 | 1.4-200 | ✉ |

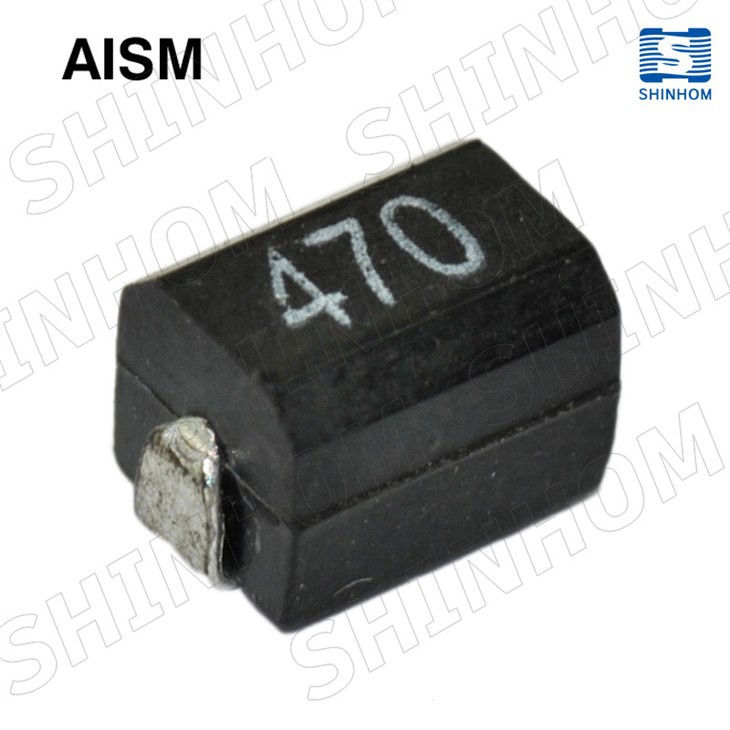

محث رقاقة الجرح السطحي
ارتفاع الجرح السطح الجرح محثات رقاقة مقولبة
سمات:
انخفاض الانتباه
موثوقية عالية
البناء المصبوب
قابلية لحام ممتازة
راتنج مصبوب مقاوم للحرارة
قوة ميكانيكية ممتازة
Lead Free هي شكوى ROHS
أحجام 1008 /1210 /1812 /2220
Applcations:
VCRs
كاميرات الفيديو
نظام الاتصالات
أنظمة السيارات
LCD/PDP التلفزيون
محركات الأقراص الصلبة
أنظمة الشبكة
المعدات المحيطية للكمبيوتر
المعلومات الفنية:
الاختبار: (ما يعادل مقبول) lnductance: HP4285A ، RDC: Quadtech 1880 Milliohmmeter ، س: HP4342A ، SRF: HP4291A
IDC Max: تم تحديده عند انخفاض تيار DC المتراكم بنسبة 10 ٪ مقابل قيمته الأولية
طرق اللحام: موجة ، مرحلة البخار ، الأشعة تحت الحمراء
مقاومة لحام الحرارة: 260 درجة لمدة 10 ثوانٍ
مقاومة المذيبات: تتوافق مع mil-std -202 e
العلامات: lnductance والتسامح
درجة حرارة التشغيل: -40 درجة إلى +105 درجة
درجة حرارة التخزين: -40 درجة إلى +105 درجة
سلسلة في هذه العائلة
| سلسلة المنتجات | الحث (µH) | IDC (MA) | الطول (مم) | العرض (مم) | الارتفاع (مم) | |
| AISM1008 | 0.01-100 | 60-530 | 2.5 | 1.8 | 2.0 | ✉ |
| AISM1210 | 0.1-220 | 50-450 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812 | 0.1-1000 | 30-800 | 4.5 | 3.2 | 3.2 | ✉ |
| AISM2220 | 1.0-10000 | 25-1800 | 5.6 | 5.0 | 5.0 | ✉ |
| سلسلة المنتجات | الحث (µH) | IDC (MA) | الطول (مم) | العرض (مم) | الارتفاع (مم) | |
| AISM1210C | 1.0-100 | 75-770 | 3.2 | 2.2 | 2.5 | ✉ |
| AISM1812C | 1.0-330 | 90-1050 | 4.5 | 3.2 | 3.2 | ✉ |
يكرس Shinhom وضع شريط عالي التميز للصناعات التي تدمج أو تستخدم تقنيات المغناطيسية في لدينامحث رقاقة جرح السلكمنتجات.
