شبكات الترددات اللاسلكية السلبية لتوزيع الطاقة وتكييف الإشارة

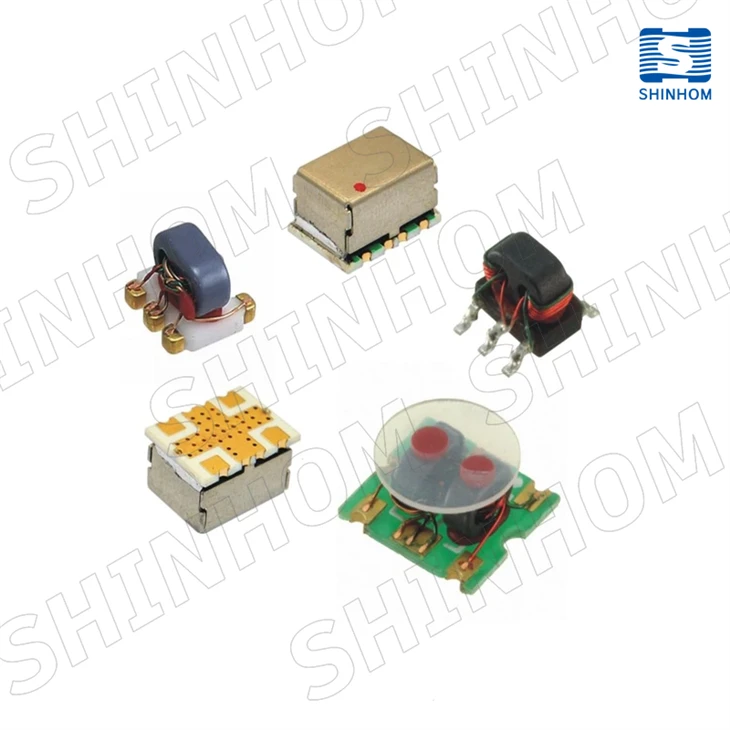

نحن نقدم مجموعة شاملة من مكونات الترددات اللاسلكية السلبية المصممة لتوزيع الطاقة، وتكييف الإشارة، وتكامل الشبكة السلبية في أنظمة الترددات اللاسلكية والميكروويف.
تغطي حلولنا السلبية للترددات اللاسلكية محولات balun، وقارنات الاتجاه، ومقسمات الطاقة، ومقسمات الطاقة، والمخففات الثابتة، مما يدعم كلاً من التصميمات القياسية وشبكات الترددات اللاسلكية المنفعلة المخصصة للتطبيقات الصناعية، وتطبيقات الاتصالات والقياس.
من خلال التركيز القوي على الأداء الكهربائي، والموثوقية، والقدرة على التكامل، يتم استخدام مكونات التردد اللاسلكي السلبية لدينا على نطاق واسع في وحدات الواجهة الأمامية للتردد الراديوي-، وأنظمة مراقبة الطاقة، وسلاسل إشارات الموجات الدقيقة.
👉طلب ورقة البيانات | تحدث إلى مهندس الترددات اللاسلكية
القدرات الرئيسية في لمحة
- تغطية ترددات الترددات اللاسلكية والميكروويف من نطاقات ميغاهيرتز إلى غيغاهرتز
- انخفاض فقدان الإدراج والأداء الكهربائي المستقر
- تتوفر تصميمات تركيب PCB-ووحدات متكاملة
- دعم تصميم وتكامل شبكة الترددات اللاسلكية السلبية المخصصة
- مناسب لتوزيع طاقة الترددات اللاسلكية وتكييف الإشارة وأنظمة المراقبة
📄محولات RF Balun
تم تصميم محولات التردد اللاسلكي الخاصة بنا لمطابقة المعاوقة وتحويل الإشارات المتوازنة -إلى-غير المتوازنة في دوائر الترددات اللاسلكية والميكروويف.
ويتم استخدامها على نطاق واسع في تصميمات الواجهة الأمامية للتردد الراديوي-والخلاطات والهوائيات وأنظمة الاتصالات التي تتطلب أداءً ثابتًا ونطاقًا تردديًا واسعًا.
الميزات النموذجية
- تغطية ترددية واسعة (تعتمد على الطراز)
- سعة جيدة وتوازن الطور
- خسارة الإدراج منخفضة
- هياكل تركيب PCB -صغيرة الحجم
- مناسبة لتطبيقات الترددات اللاسلكية والميكروويف
يمكن تخصيص تصميمات محولات Balun بناءً على نطاق التردد ونسبة المعاوقة والهيكل الميكانيكي.
| نموذج المنتج | نطاق التردد (ميجاهيرتز) | فقدان الإدراج (ديسيبل) | قوات الدفاع الشعبي |
|---|---|---|---|
| سلسلة الترددات اللاسلكية | 0.3 – 3300 | 0.2-23 | ✉ |
| سلسلة إل آر إف | 50 – 500 | 0.9 – 19 | ✉ |
📄مقرنات اتجاه الترددات اللاسلكية
تُستخدم قارنات التوصيل الاتجاهية للترددات اللاسلكية لأخذ عينات الإشارة ومراقبة الطاقة والقياس في أنظمة الترددات اللاسلكية والميكروويف.
تم تصميم قارناتنا الاتجاهية لتوفير أداء اقتران مستقر وعزل جيد عبر نطاقات تردد واسعة، مما يجعلها مناسبة لأنظمة الاتصالات وبيئات اختبار التردد اللاسلكي.
الميزات النموذجية
- تشغيل الترددات اللاسلكية واسعة النطاق والميكروويف
- قيم الاقتران المحددة (تعتمد على النموذج)
- انخفاض فقدان الإدراج والاتجاهية العالية
- أداء مستقر على التردد
- تركيب PCB-وتكوينات الوحدة متاحة
يمكن تصميم مواصفات قارنة التوصيل الاتجاهية وفقًا للتردد وعامل الاقتران ومتطلبات النظام.
| نموذج المنتج | نطاق التردد | المعلمات الرئيسية | قوات الدفاع الشعبي |
|---|---|---|---|
| RF-2C-5S101 | 10 - 540 ميجاهيرتز | الاقتران: 19.8±0.5 ديسيبل، خسارة الخط الرئيسي: أقل من أو يساوي 0.6 ديسيبل، الاتجاهية: أكبر من أو يساوي 16 ديسيبل، VSWR: 1.1:1، الطاقة: أقل من أو يساوي 25 وات | ✉ |
| الترددات اللاسلكية -2C-ADCB-20-82 | 1 – 800 ميجاهيرتز | الاقتران: 19.5–21.8 ديسيبل، خسارة الخط الرئيسي: 0.2–0.9 ديسيبل، الاتجاهية: 10–24.4 ديسيبل، خسارة الإرجاع: 11–28 ديسيبل، الطاقة: أقل من أو يساوي 1.0 واط | ✉ |
| الترددات اللاسلكية -2C-SYDC-10-62HP | 10 - 600 ميجاهيرتز | الاقتران: 9.2–10.5 ديسيبل، خسارة الخط الرئيسي: 0.2–0.9 ديسيبل، الاتجاهية: 14–24.6 ديسيبل، خسارة الإرجاع: 12–30 ديسيبل، الطاقة: أقل من أو تساوي 2.0 واط (طاقة عالية) | ✉ |
| الترددات اللاسلكية -2C-SYDC-20-31HP | 1.5 - 30 ميجاهيرتز | الاقتران: 19.5-21.5 ديسيبل، خسارة الخط الرئيسي: أقل من أو يساوي 0.25 ديسيبل، الاتجاهية: 22-33 ديسيبل، الاستواء: 0.05-0.2 ديسيبل، الطاقة: أقل من أو يساوي 50 وات | ✉ |
| الترددات اللاسلكية -2C-SYDC-20-61HP | 1.5 - 60 ميجا هرتز (بيانات الاختبار تصل إلى 1 - 800 ميجا هرتز) | الاقتران: 20 ± 0.5 ديسيبل، خسارة الخط الرئيسي: أقل من أو يساوي 0.4 ديسيبل، الاتجاهية: أكبر من أو يساوي 20 ديسيبل (النوع . 35 ديسيبل)، خسارة الإرجاع: النوع . 32 ديسيبل، الطاقة: أقل من أو يساوي 15 وات | ✉ |
| RFPS-018202-2W-1TL75 | 30 – 2400 ميجاهيرتز | فقدان الإدراج: أقل من أو يساوي 3.2 ديسيبل، عدم توازن السعة: أقل من أو يساوي ± 1.5 ديسيبل، العزل: أكبر من أو يساوي 15 ديسيبل، خسارة الإرجاع: أكبر من أو يساوي 9 ديسيبل، المعاوقة: 75 أوم | ✉ |
| ش-SYD-20-33 | 30 - 3000 ميجاهيرتز | الاقتران: 20.8±0.8 ديسيبل، فقدان الخط الرئيسي: 1.6 ديسيبل نوع، الاتجاهية: 9–20 ديسيبل، VSWR: 1.10–1.20:1 نوع، الاستواء: ±0.6 ديسيبل نوع، الطاقة: أقل من أو يساوي 1 وات | ✉ |
📄مقسمات الطاقة RF ومقسمات الطاقة
نحن نقدم مقسمات طاقة التردد اللاسلكي وفواصل الطاقة المصممة لتوزيع طاقة التردد اللاسلكي في أنظمة الاتصالات والميكروويف.
هذه المكونات مناسبة لتقسيم إشارات التردد اللاسلكي إلى مسارات متعددة ذات سعة وطور يمكن التحكم فيهما.
القدرات المتاحة
- تصميمات ثنائية-وثلاثية ورباعية ومتعددة الاتجاهات
- النطاق العريض RF ودعم تردد الميكروويف
- انخفاض السعة وعدم التوازن المرحلة
- تركيب PCB-والحلول المتكاملة
المواصفات الكهربائية التفصيلية متوفرة عند الطلب.
| نموذج المنتج | نطاق التردد | المعلمات الرئيسية | قوات الدفاع الشعبي |
|---|---|---|---|
| RFPS-AD4PS-1 | 1 – 500 ميجاهيرتز | العزل: 18-32 ديسيبل، فقدان الإدراج (أعلى من 6 ديسيبل): 0.4-1.8 ديسيبل، عدم توازن السعة: 0.4-0.8 ديسيبل، عدم توازن الطور: 2-7 درجة، VSWR: ~1.10-1.20 | ✉ |
| RFPS-ADP-2-1W | 1 - 650 ميجاهيرتز | العزل: 20-30 ديسيبل، فقدان الإدراج (فوق 3 ديسيبل): 0.2-1.0 ديسيبل، عدم توازن السعة: 0.16-0.3 ديسيبل، عدم توازن الطور: 2-3 درجة، VSWR: 1.08-1.26 نوع. | ✉ |
| RFPS-JPS-2-1W | 3 - 750 ميجاهيرتز | العزل: 20-36 ديسيبل، فقدان الإدراج (أعلى من 3 ديسيبل): 0.5-1.0 ديسيبل، عدم توازن السعة: أقل من أو يساوي 0.3 ديسيبل، عدم توازن الطور: أقل من أو يساوي 2.0 درجة، VSWR: 1.1:1 typ. | ✉ |
| RFPS-JPS-3-1 | 5 – 300 ميجاهيرتز | العزل: 18-28 ديسيبل، فقدان الإدراج (أعلى من 3 ديسيبل): 0.8-1.5 ديسيبل، عدم توازن السعة: أقل من أو يساوي 0.6 ديسيبل، عدم توازن الطور: أقل من أو يساوي 6 درجات، VSWR: ~0.3 نوع. | ✉ |
| RFPS-SC4PS-33 | 100 – 3600 ميجاهيرتز | فقدان الإدخال (أعلى من 6 ديسيبل): 1.6–3.8 ديسيبل، العزل: أكبر من أو يساوي 12 ديسيبل (النوع . 17 ديسيبل)، عدم توازن السعة: 0.4–1.2 ديسيبل، عدم توازن الطور: 7–20 درجة، VSWR (المنفذ S): 2.1 نوع، VSWR (المنفذ 1‑4): 1.5 نوع. | ✉ |
| RFPS-SCA-4-132 | 5 – 1300 ميجاهيرتز | العزل: 13-21 ديسيبل، فقدان الإدراج (أعلى من 6 ديسيبل): 0.8-3.2 ديسيبل، عدم توازن السعة: 0.5-1.2 ديسيبل، عدم توازن الطور: 2-16 درجة، VSWR: 1.20-1.80 | ✉ |
| RFPS-SCRP-2-68W | العاصمة – 6800 ميجا هرتز | العزل: أكبر من أو يساوي 17 ديسيبل، فقدان الإدراج (أعلى من 9.5 ديسيبل): 0.8-1.6 ديسيبل، عدم توازن السعة: 0.1-0.7 ديسيبل، عدم توازن الطور: 3-6 درجة، VSWR: 1.3-2.2 | ✉ |
| RFPS-SRSC-4S-63 | العاصمة – 6000 ميجا هرتز | العزل: حوالي 7 ديسيبل، فقدان الإدراج (بما في ذلك 12 ديسيبل): 11.5-14.0 ديسيبل، عدم توازن السعة: 0.4-1.2 ديسيبل، عدم توازن الطور: 3-14 درجة، VSWR: 1.30-1.65 | ✉ |
📄مخففات الترددات اللاسلكية الثابتة
تُستخدم مخففات التردد اللاسلكي الثابتة للتحكم في مستوى الإشارة والحماية ومطابقة المعاوقة في سلاسل إشارات التردد اللاسلكي.
تدعم حلول المخففات الثابتة لدينا أداء التوهين المستقر عبر ترددات الترددات اللاسلكية والميكروويف، وهي مناسبة لأنظمة الاختبار ومعدات الاتصالات.
التطبيقات النموذجية
- تعديل مستوى الإشارة
- حماية سلسلة الترددات اللاسلكية
- أنظمة الاختبار والقياس
- إدارة الطاقة في شبكات الترددات اللاسلكية
تتوفر قيم التوهين المخصصة ونطاقات التردد بناءً على متطلبات التطبيق.
شبكات الترددات اللاسلكية السلبية المتكاملة
بالإضافة إلى المكونات الفردية، فإننا ندعم حلول شبكات التردد اللاسلكي السلبية المتكاملة التي تجمع بين الوظائف السلبية المتعددة في مجموعات مدمجة.
تساعد هذه الحلول على تقليل خسائر التوصيل البيني، وتحسين مطابقة المعاوقة، وتبسيط تكامل النظام.
تشمل الحلول المتكاملة
- شبكات الترددات اللاسلكية السلبية متعددة المنافذ
- تصميمات مدمجة للبالون، والقارنة، والمقسم، والمخفف
- وحدات التردد اللاسلكي السلبية للتطبيقات على مستوى النظام-.
- التكوينات الميكانيكية والكهربائية المخصصة
- تعد شبكات التردد اللاسلكي السلبية المدمجة مثالية للعملاء الذين يبحثون عن الأداء الأمثل وتقليل تعقيد النظام.
التطبيقات النموذجية
تُستخدم مكوناتنا وشبكاتنا السلبية للترددات اللاسلكية على نطاق واسع في:
- أنظمة الاتصالات RF والميكروويف
- شبكات توزيع الطاقة وتوجيه الإشارات
- وحدات الواجهة الأمامية للتردد اللاسلكي (RF)-والنظام الفرعي
- معدات الاختبار والقياس
- تطبيقات الترددات اللاسلكية الصناعية والمخصصة
تستفيد هذه التطبيقات من الأداء المستقر وخيارات التصميم المرنة ودعم التكامل على مستوى النظام.
تصميم مخصص ودعم OEM
نحن نقدم خدمات OEM وODM للمكونات والشبكات السلبية للترددات اللاسلكية، بما في ذلك:
تخصيص نطاق التردد
تحسين المعلمة الكهربائية
الهيكل الميكانيكي ودعم تخطيط ثنائي الفينيل متعدد الكلور
تصميم وحدة RF السلبية المتكاملة
النماذج الأولية دفعة صغيرة والإنتاج الضخم
يعمل فريقنا الهندسي بشكل وثيق مع العملاء لتقديم حلول الترددات اللاسلكية السلبية المصممة خصيصًا لمتطلبات النظام المحددة.
👉 أرسل لنا متطلباتك الفنية للحصول على حل مخصص
شريكك في مكونات الترددات اللاسلكية السلبية
بفضل خبرتنا في تصنيع المكونات السلبية للترددات اللاسلكية والموجات الدقيقة، فإننا ندعم العملاء العالميين بمنتجات موثوقة وخدمة تركز على الهندسة-.
سواء كنت بحاجة إلى مكونات سلبية فردية للترددات اللاسلكية أو شبكات سلبية للترددات اللاسلكية المتكاملة، فنحن على استعداد لدعم مشروعك.
